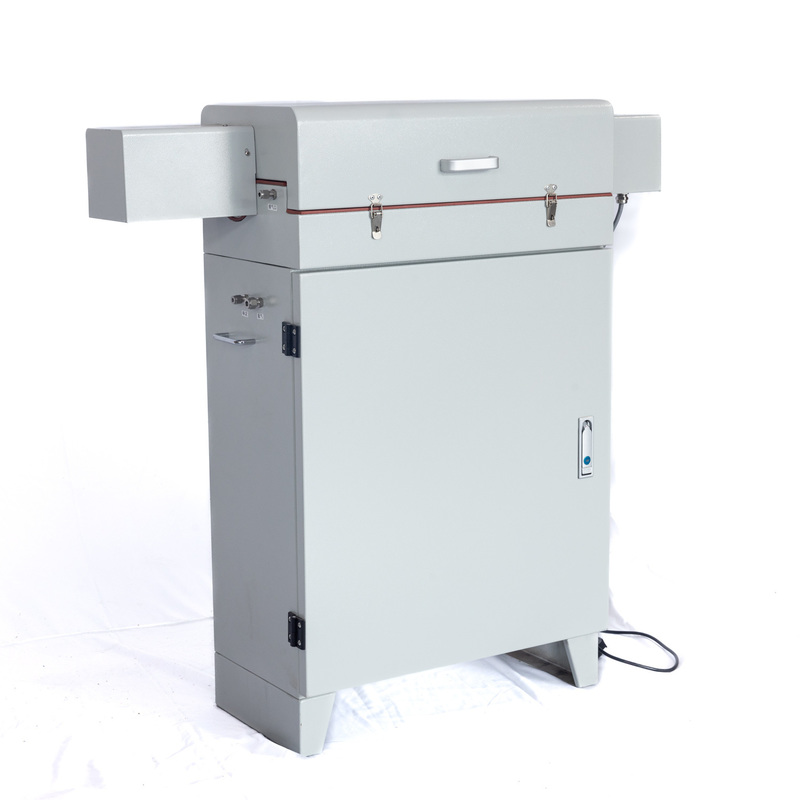

अपशिष्ट दहन सीईएमएस फ्लू गैस एचसीएल सीओ सतत उत्सर्जन निगरानी प्रणाली

अपशिष्ट दहन सीम्स फ्लू गैस एचसीएल Co निरंतर उत्सर्जन निगरानी प्रणाली

1डब्ल्यूटी-400 विश्लेषण प्रणाली का मूल डिजाइन सिद्धांत
दWT-400 अमोनिया विश्लेषण प्रणालीएक उच्च तापमान निष्कर्षण निगरानी प्रणाली है,लेजर एनएच3 विश्लेषकनमूना गैस के साथ संपर्क में सभी भागों हैं180°C से ऊपर गर्म और अछूताप्रक्रिया के दौरान, सटीक और स्थिर NH3 माप सुनिश्चित करना।

2परिचालन की शर्तें और आवश्यकताएं

2.1 सामान्य शर्तें

• अधिकतम धूल सामग्रीः < 2000 g/Nm3

• नमूना लेने के बिंदु पर धुआं गैस का तापमानः ≤ 600°C

• नमूनाकरण बिंदु दबावः -15 से 15 एमपीए

• टार और बेंजीन सामग्रीः < 10 g/Nm3

• संतृप्त जल वाष्प मौजूद

2.2 पर्यावरणीय परिस्थितियाँ

• दतापमान नियंत्रण बॉक्सबाहर स्थापित किया जाता है, जबकि उपकरण घर के अंदर है।

• परिवेश का तापमानः 5°45°C

• सापेक्ष आर्द्रता (आरएच): 20~85%

• वायुमंडलीय दबावः 10~106 kPa (स्थानीय परिस्थितियों के आधार पर)

2.3 उपयोगिताओं और गैस आपूर्ति की आवश्यकताएं

• विद्युत आपूर्ति: 220V ±10%, 50Hz ±1Hz, पावरः 5 kVA (मजबूत विद्युत हस्तक्षेप से मुक्त)

• सिस्टम गैस आपूर्ति:

  1. संपीड़ित हवा∙ नमूनाकरण प्रणाली को शुद्ध करने और अवरुद्ध होने से रोकने के लिए आवश्यक है।साफ, सूखा, तेल रहित, के साथदबाव 4-7 किलोग्राम/सेमी2प्रभावी शुद्धिकरण सुनिश्चित करने के लिए।

  2. मानक गैसगैस विश्लेषण प्रणाली के पूर्व-प्रसंस्करण, अंशांकन और सत्यापन के लिए उपयोग किया जाता है। माप की सटीकता की गारंटी के लिए मानक गैस की गुणवत्ता प्रणाली आवश्यकताओं को पूरा करती है।

  एनo.	एसटैंडर्ड गैस रचनाएं	एसटैंडर्ड गैस सांद्रता	एसटैंडर्ड गैस दबाव
  1	N2	≥ 99.9999%	0.5 -10 एमपीए
  2	एनएच3	माप के क्रोध का 80%	0.5 -10 एमपीए

3WTKF200 की विशेषताएं अमोनिया रिसाव ऑनलाइन निगरानी प्रणाली:

1सुव्यवस्थित एकीकृत नमूनाकरण जांच, एक बड़ी धूल पकड़ क्षमता और धूल निस्पंदन क्षमता ≤ 100 g/NM के साथ³, कोई बंद नहीं।

2धूल निस्पंदन सटीकताः <0.1 μm

3. विश्लेषण की सटीकताः ± 1% एफएस

4प्रतिक्रिया समय: T90 ≤ 30 s

5विफलताओं के बीच का औसत समयः एमटीबीएफ> 3 वर्ष

6रखरखाव का अंतरालः > 1 वर्ष

7उच्च तापमान निष्कर्षण नमूनाकरण विधि को नमूनाकरण और सटीक विश्लेषण में कोई विकृति सुनिश्चित करने के लिए अपनाया जाता है।

8उच्च तापमान और निरंतर तापमान पर नमूनाकरण डिजाइन NH3 सांद्रता की सटीकता सुनिश्चित करने के लिए।

9. प्रणाली में धूल को रोकने और अवरुद्ध होने से रोकने के लिए एक स्वचालित शुद्धिकरण उपकरण है।

10. आउटपुट सिग्नल: 4-20 mA; नियंत्रण अलार्म सिग्नल NO/NC, 1A/220V.
